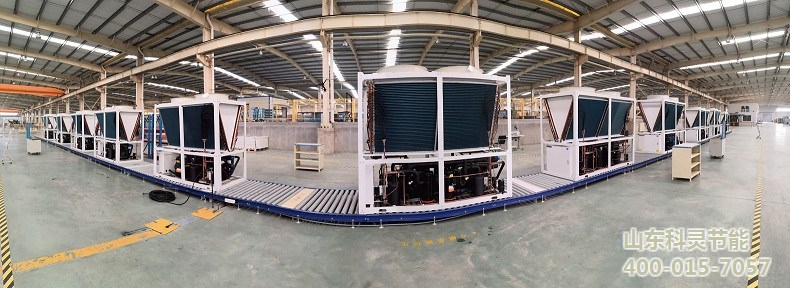

熱泵烘干機工作原理圖
1-壓縮機 2-節流閥 3-物料間 4-物料架 5-蒸發器 6-熱回收器 7-引風機 8-風機 9-冷凝器
一、工作原理
冷凝器冷凝液化的工質經節流閥節流降壓后進入蒸發器，工質在蒸發器中蒸發氣化，蒸發氣化過程吸收新風中的熱量，空氣溫度降低，空氣中的蒸汽冷卻液化形成水滴析出，新風被冷卻干燥；經干燥后的新空氣在熱回收器中與熱濕空氣進行換熱實現約60%的熱回收，熱回收過程中熱濕空氣放熱，冷卻干燥后的空氣吸熱溫度升高，相對濕度降低；熱泵工質被壓縮機壓縮，成為高溫高壓氣體，進入冷凝器，冷凝液化放熱，用于加熱經熱回收處理后的空氣，從而提高烘干機送風溫度。通過熱風的形式使物料中的水分汽化蒸發，蒸發出來的水蒸氣由熱濕風道排走，從而達到烘干物料的目的。
二、節能效益分析
該設備設有熱回收裝置，熱回收效率高達60%以上，回收的熱量用于加熱新風，可節約60%—70%的新風預熱能耗，同燃煤、油、氣、熱水器相比，可節省75%左右的運行費用；無燃燒物及排放物，運行安全衛生可靠，是一種可持續發展的環保型設備。
